CVM - 640
Вертикальный обрабатывающий центр

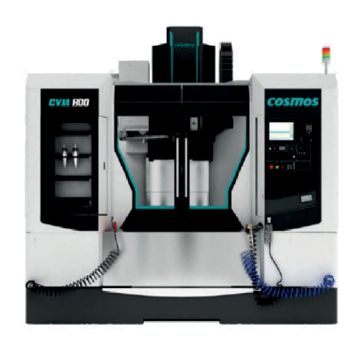

CVM - 800
Вертикальный обрабатывающий центр
CVM - 1160
Вертикальный обрабатывающий центр

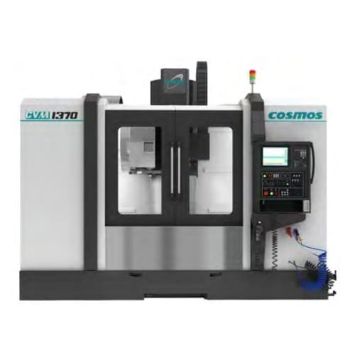

CVM - 1370
Вертикальный обрабатывающий центр
Серия
COSMOS
Компания COSMOS использует японские технологии для осевых двигателей и приводов, чтобы создать самый универсальный ассортимент обрабатывающих центров
Литьё
Высокотехнологичное литьё с ребристой формой
Преимущества Единой структуры
1. Укрепляет конструкцию, действуя в качестве ребра жесткости.
2. Увеличенный срок службы станка благодаря лучшему выравниванию шарико-винтовой
передачи и серводвигателя.
3. Путём устранения стыков и благодаря независимым опорам, Cosmos создали плавный путь для
передачи всех вибраций и напряжений от трансмиссии к большому отлитому основанию без
прерывания.
АКЦЕНТ НА КАЧЕСТВЕ
Новый конструктив сделан непосредственно для пользователя, оснащен тщательно отобранными
функциями для обеспечения повседневного использования с комфортом.
Разработан с нуля, чтобы дать пользователю полный обзор внутри станка посредством переднего
окна и двойных дверей сбоку.
Стандартов качества
Cosmos строго придерживается японских и немецких
стандартов качества, чтобы обеспечить лучшую в своем
классе производительность.
Cтрогий производственный процесс обеспечивает точность позиционирования ниже 10 микрон и воспроизводимость в пределах +/- 3 микрона.
Лазерная калибровка всех узлов
Используется современное оборудование от ведущих мировых
производителей. Гарантируется воспроизводимость с высокой точностью.
производителей. Гарантируется воспроизводимость с высокой точностью.
100 % калибровка Ballbar всех машин
Гарантируется, что серводвигатели идеально настроены для одновременного
движения, в результате повторяемость составляет ниже 10 микрон
Гарантия качестваС полными записями
Прямо со стадии литья, гарантируется совершенство на каждом этапе сборки
Поворотный стол
решения для 4-й и 5-й осей

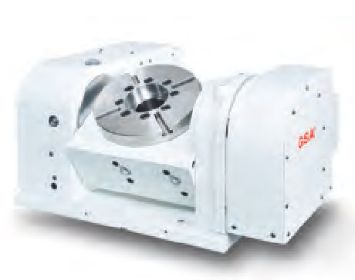

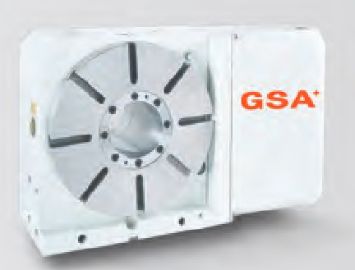

Выбор поворотного стола — решения для 4-й и 5-й осей
Надежное решение для требовательных приложений
• Размер стола от 200 до 320 mm
• Решения с червячной передачей/червячным колесом для высокого
крутящего момента
• Также доступны производственная система, люлька
Надежное решение для требовательных приложений
• Размер стола от 200 до 320 mm
• Решения с червячной передачей/червячным колесом для высокого
крутящего момента
• Также доступны производственная система, люлька
Оснастка
инструментальные решения
• Моментный двигатель и роликовые кулачки для более высоких скоростей
Мониторинг машин lloT. Industry 4.0
Оповещения и уведомления в цехах
Пользовательские функции Industry 4.0
Характеристики контроллера Industry 4.0
Производительность 2700 см3/ч
Графитовая/композитная система пылеудаления для CVM
Основные характеристики системы «сухой резки» (без СОЖ)
1. Производительность обработки воздуха –2700 см/ч
2. Картриджный фильтр с автоматизированная системой импульсной
очистки
3. Специальный кожух (капюшон) конструкции для эффективного и действенного
удержания, улавливания и сбора пыли
4. Удобное управление: простые в использовании, хорошо спроектированные
электрические элементы управления и схемы
5. Простота очистки Встроенная очистка картриджных фильтров в сочетании
с легким доступом к фильтру через передние двери.
6. Съемный бункер - эргономичный пылесборник с
колесиками для удобства удаления пыли.
7. Конструкции воздуховодов, соответствующие вашему пространству, с высокоэффективной
8. всасывающей способностью и оптимизированной скоростью подачи в воздуховоде.
9. Манометры для отслеживания давления в воздушном баке
10. Встроенный вентилятор
1. Производительность обработки воздуха –2700 см/ч
2. Картриджный фильтр с автоматизированная системой импульсной
очистки
3. Специальный кожух (капюшон) конструкции для эффективного и действенного
удержания, улавливания и сбора пыли
4. Удобное управление: простые в использовании, хорошо спроектированные
электрические элементы управления и схемы
5. Простота очистки Встроенная очистка картриджных фильтров в сочетании
с легким доступом к фильтру через передние двери.
6. Съемный бункер - эргономичный пылесборник с
колесиками для удобства удаления пыли.
7. Конструкции воздуховодов, соответствующие вашему пространству, с высокоэффективной
8. всасывающей способностью и оптимизированной скоростью подачи в воздуховоде.
9. Манометры для отслеживания давления в воздушном баке
10. Встроенный вентилятор
11. Встроенный пылесборник
Графитовая/композитная система пылеудаления
Производительностью 2700 см3/ч
Макет с машиной
Основные комплектующие станка
| Описание | Страна | Производитель | |
| Япония | Mitsubishi | ||
| Контроллер | Япония | Fanuc | |
| Германия | Siemens | ||
| ШПИНДЕЛЬ | Тайвань | Kenturn | |
| ПОДШИПНИК ШПИНДЕЛЯ | Япония | NSK / NTN | |
| ОСИ ПОДШИПНИК | Япония | NSK | |
| ШАРИКОВЫЙ ВИНТ ОСИ X, Y, Z | Тайвань | PMI | |
| НАПРАВЛЯЮЩАЯ | Япония | THK | |
| ОСИ | Швейцария | Schneeberger | |
| X, Y, Z | Германия | Star | |
| СОЕДИНИТЕЛЬНЫЕ СОЕДИНЕНИЯ | Германия | KTR | |
| ПНЕВМАТИЧЕСКАЯ СИСТЕМА | Япония | SMC Japan | |
| БЛОК СМАЗКИ | Тайвань | Chenying | |
| ТЕЛЕСКОПИЧЕСКИЕ КРЫШКИ | Тайвань | Key Arrow | |
| ТЕПЛООБМЕННИК | Тайвань | Habor | |
| АВТОМАТИЧЕСКАЯ СМЕНА ИНСТРУМЕНТА | Тайвань | Poju | |
| ЦИЛИНДР РАЗЪЕМА ИНСТРУМЕНТА | Тайвань | Poju / Chensound |
Технические характеристики Копозитного станка CVM 640
| Функции | Описание | Подробности | |
| Перемещение | ось X | 650 мм | |
| ось Y | 450 мм | ||
| ось Z | 500 мм | ||
| Расстояние от торца шпинделя до стола | 100-600 мм | ||
| Расстояние от центра шпинделя до колонны | 540 мм | ||
| Стол | Размер стола | 800 x 450 мм | |
| Грузоподъемность стола | 400 кг | ||
| T – образные пазы | 18 x 4 x 100 | ||
| Шпиндель | Мощность двигателя | 7,5/11/15 кВт | |
| Скорость | 12000 об/мин | ||
| Конус шпинделя | ББТ №40 | ||
| АТС | Емкость хранения инструмента | 24, рычажный тип | |
| Максимальная длина инструмента | 250 мм | ||
| Максимальный вес инструмента | 8 кг | ||
| Максимальный диаметр | 80 мм | ||
| Макс. диаметр инструмента без регул. | 150 мм | ||
| Время смены инструмента | 2.5 сек. | ||
| Подача | Ускоренный ход X/Y/Z | 36/36/36 м/мин | |
| Скорость подачи при резке X/Y/Z | 10/10/10 м/мин | ||
| Точность | Точность позиционирования | 0.01 мм | |
| Повторяемость | ±0.003 мм | ||
| Прочее | Занимаемая площадь (Ш х Г) | 2150 x 2450 м | |
| Вес машины | 4500 кг (без системы аспирации) | ||
| Мощность | 30 кВт |
Оснащение станка
- Контроллер ЧПУ Fanuc 0i-MF Plus
- AICC-II, экран 10,4 дюйма
- 200 Block Look Ahead («опережающий просмотр кадров»)
- Шпиндель с прямым приводом, 12 000 об/мин,
- Маслоохладитель шпинделя
- Кондиционер для электрического шкафа
- Направляющие шарикового типа LM по осям X, Y и Z с защитой от пыли.
- Продувка воздухом через сопло возле шпинделя
- Герметизация/дополнительная защита электрической панели, контроллера и кабины машины для
- предотвращения проникновения/выпуска пыли.
- Накопитель прикреплен к шпинделю
- Без системы охлаждения
- Ось Z оснащена серво-тормозами
- Высокоточные шариковые винты класса C3 на осях X/Y/Z Серводвигатели переменного тока на всех осях
- Автоматическое устройство смены инструмента с двумя рычагами на 24 инструмента
- Двигатель шпинделя: 7,5/11/15 кВт
- Конус шпинделя: BBT-40
- Жесткое нарезание резьбы
- Телескопические кожухи на осях
- Автоматическая система смазки
- Продувка шпинделя
- Ручной генератор импульсов
- Трансформатор (415 В / 3 фазы / 50 Гц)
- Полная защита от брызг
- Индикатор рабочего состояния и рабочая лампа
- Ящик для инструментов, выравнивающие подкладки
- Руководства по эксплуатации и техническому обслуживанию станка
- Пневматический пистолет и пистолет для охлаждающей жидкости
- Сепаратор масла и охлаждающей жидкости
- Пистолет охлаждающей жидкости и воздушный пистолет
- Полная защита от брызг
- Индикатор рабочего состояния и рабочая лампа
- Ящик для инструментов, выравнивающие подкладки
- Инструкции по эксплуатации и техническому обслуживанию машины
- Датчик Renishaw TS27R
Технические характеристики Копозитного станка CVM 800
| Функции | Описание | Подробности | |
| Перемещение | ось X | 800 мм | |
| ось Y | 500 мм | ||
| ось Z | 500 мм | ||
| Расстояние от торца шпинделя до стола | 100-600 мм | ||
| Расстояние от центра шпинделя до колонны | 5460 мм | ||
| Стол | Размер стола | 1000 x 500 мм | |
| Грузоподъемность стола | 600 кг | ||
| T – образные пазы | 18 x 5 x 100 | ||
| Шпиндель | Мощность двигателя | 7,5/11/15 кВт | |
| Крутящий момент | 57/108 Нм | ||
| Скорость | 8 000 об/мин | ||
| Конус шпинделя | ББТ №40 | ||
| АТС | Емкость хранения инструмента | 24, рычажный тип | |
| Максимальная длина инструмента | 250 мм | ||
| Максимальный вес инструмента | 8 кг | ||
| Максимальный диаметр | 80 мм | ||
| Макс. диаметр инструмента без регул. | 150 мм | ||
| Время смены инструмента | 2.5 сек. | ||
| Подача | Ускоренный ход X/Y/Z | 36/36/36 м/мин | |
| Скорость подачи при резке X/Y/Z | 10/10/10 м/мин | ||
| Точность | Точность позиционирования | 0.01 мм | |
| Повторяемость | ±0.003 мм | ||
| Прочее | Занимаемая площадь (Ш х Г) | 2450 x 2200 м | |
| Вес машины | 4800 кг / 4350 кг (Без ATC) | ||
| Мощность | 25 кВт |
Оснащение станка
- CVM-800 с ЧПУ Siemens 828D с экраном 10,4 дюйма:
- Экспортная версия
- Ременная передача
- Магазин на 24 инструмента
- Лицензия Shop Mill на Siemens 828D
- Масляное охлаждение шпинделя
- Система промывки стружки с дополнительным насосом
- Кондиционер вместо теплообменника для электрического шкафа станка.
- Универсальный конвейер для стружки и раздельный бак для охлаждающей жидкости с ковшом
- Скорость шпинделя: 8000 об/мин
- Конус шпинделя: BBT-40
- Двигатель шпинделя: 7,5/11/15/ кВт
- Трансформатор Электропитание: 380 В / 3 фазы / 50 Гц
- Направляющие роликового типа LM по осям X, Y и Z.
- Ось Z с серво-тормозами
- Высокоточные шариковые винты класса C3 на осях X/Y/Z.
- Серводвигатели переменного тока на всех осях
- Жесткое нарезание резьбы
- Защита направляющих осей
- Автоматическая система смазки
- Встроенная система охлаждения
- Кольцевая система циркуляции охлаждающей жидкости
- Обдув шпинделя воздухом
- Ручной генератор импульсов (MPG)
- Сепаратор масла и охлаждающей жидкости
- Пистолет охлаждающей жидкости и воздушный пистолет
- Полная защита от брызг
- Индикатор рабочего состояния и рабочая лампа
- Ящик для инструментов, выравнивающие подкладки
- Инструкции по эксплуатации и техническому обслуживанию машины
- Датчик Renishaw TS27R
Технические характеристики Копозитного станка CVM-1160
| Функции | Описание | Подробности | |
| Перемещение | ось X | 1100 мм | |
| ось Y | 600 мм | ||
| ось Z | 610 мм | ||
| Расстояние от торца шпинделя до стола | 150-760 мм | ||
| Расстояние от центра шпинделя до колонны | 705 мм | ||
| Стол | Размер стола | 1250 x 600 мм | |
| Грузоподъемность стола | 1000 кг | ||
| T – образные пазы | 18 x 5 x 100 | ||
| Шпиндель | Мощность двигателя (Fanuc 0i-MF) | 7,5/11/15 кВт | |
| Крутящий момент (Fanuc 0i-MF) | 47,7 / 70 / 95,5 Нм | ||
| Мощность двигателя (Siemens 828D) | 9/17 кВт | ||
| Крутящий момент (Siemens 828D) | 57 / 108 Нм | ||
| Скорость | 8 000 об/мин | ||
| Конус шпинделя | ББТ №40 | ||
| АТС | Емкость хранения инструмента | 24, рычажный тип | |
| Максимальная длина инструмента | 250 мм | ||
| Максимальный вес инструмента | 8 кг | ||
| Максимальный диаметр | 80 мм | ||
| Макс. диаметр инструмента без регул. | 125 мм | ||
| Время смены инструмента | 2.5 сек. | ||
| Подача | Ускоренный ход X/Y/Z | 30/30/30 м/мин | |
| Скорость подачи при резке X/Y/Z | 10/10/10 м/мин | ||
| Точность | Точность позиционирования | 0.01 мм | |
| Повторяемость | ±0.003 мм | ||
| Прочее | Занимаемая площадь (Ш х Г) | 2800 x 2650 м | |
| Вес машины | 6100 кг / 5650 кг (Без ATC) | ||
| Мощность | 25 кВт |
Оснащение станка
- CVM-1160 с контроллером ЧПУ Siemens 828D с экраном 10,4 дюйма:
- Экспортная версия
- Ременная передача
- Магазин на 24 инструмента
- Лицензия Shop mill на Siemens 828D
- Масляное охлаждение шпинделя
- Система промывки стружки с дополнительным насосом
- Кондиционер вместо теплообменника для электрического щита машины
- Универсальный конвейер для стружки и раздельный бак для охлаждающей жидкости с ковшом
- Скорость шпинделя: 8000 об/мин
- Конус шпинделя: BBT-40
- Двигатель шпинделя: 9/17 кВт
- Электропитание: 380 В / 3 фазы / 50 Гц
- Направляющие шарикового типа LM по осям X, Y и Z. Ось Z с серво-тормозами
- Высокоточные шариковые винты класса C3 на осях X/Y/Z. Серводвигатели переменного тока на всех осях
- Жесткое нарезание резьбы
- Защита направляющих осей
- Автоматическая система смазки
- Встроенная система охлаждения
- Кольцевая система циркуляции охлаждающей жидкости
- Обдув шпинделя воздухом
- Ручной генератор импульсов (MPG)
- Выкатной поддон для сбора стружки
- Сепаратор масла и охлаждающей жидкости
- Пистолет охлаждающей жидкости и воздушный пистолет
- Полная защита от брызг
- Индикатор рабочего состояния и рабочая лампа
- Ящик для инструментов, выравнивающие подкладки
- Инструкции по эксплуатации и техническому обслуживанию машины
- Датчик Renishaw TS27R
- подготовка 4-й ОСИ: Включение 4-й оси + лицензия + Осевой двигатель 7 Нм + Привод + Кабели, Подходит для поворотного стола CNC200R и CNC250R (двигатель 1FK7060) CNC200R
- Поворотный стол 200 мм от Goldensun Cosmos, Индия
- Ручная задняя бабка подходит для CNC200R - TS 160
