Все инструментальные станции могут приводиться во вращение по внутреннему кругу
диска револьверной головки.
Скорость поворота как регулируемая ось ЧПУ с потенциометром подачи
диска револьверной головки.
Скорость поворота как регулируемая ось ЧПУ с потенциометром подачи

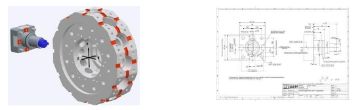

Держатель инструмента на револьверной системе BMT45 для особенно высокой точности
замены и жесткости.
замены и жесткости.
Количество рабочих мест в револьверной головке: 16.
ШПИНДЕЛЬ 1 в версии до 4000 об/мин - 65 мм
Встроенный мотор-шпиндель, с жидкостным охлаждением, с измерительными системами установленными непосредственно на вал
шпинделя для работы с осью С, с гидравлическим полым зажимным
цилиндром. Диаметр прутка 65 мм.
Диапазон скоростей 0-4000 об/мин, Мощность 34 кВт/325 Нм.
Встроенный мотор-шпиндель, с жидкостным охлаждением, с измерительными системами установленными непосредственно на вал
шпинделя для работы с осью С, с гидравлическим полым зажимным
цилиндром. Диаметр прутка 65 мм.
Диапазон скоростей 0-4000 об/мин, Мощность 34 кВт/325 Нм.
Конус шпинделя DIN55026/A8
МЕХАНИЗИРОВАННЫЙ ПАТРОН производства SMW-Autoblok
D=210мм 3-х кулачковый, модель BBD вкл. адаптерный фланец, адаптер
тянущей трубы, комплект мягких кулачков,
установленных на главном шпинделе. Набор закаленных накладных кулачков, подходящих
для патрона
на главном шпинделе.
D=210мм 3-х кулачковый, модель BBD вкл. адаптерный фланец, адаптер
тянущей трубы, комплект мягких кулачков,
установленных на главном шпинделе. Набор закаленных накладных кулачков, подходящих
для патрона
на главном шпинделе.
НОЖНОЙ ПЕРЕКЛЮЧАТЕЛЬ для открытия и закрытия зажимного устройства шпинделя
1 в режиме загрузки
CNC-REITSTOCK со встроенным подшипником
может перемещаться как ось ЧПУ по оси к основному шпинделю.
Программируемое контактное давление.
НОЖНОЙ ПЕРЕКЛЮЧАТЕЛЬ для перемещения пиноли задней бабки в режиме загрузки.
1 в режиме загрузки
CNC-REITSTOCK со встроенным подшипником
может перемещаться как ось ЧПУ по оси к основному шпинделю.
Программируемое контактное давление.
НОЖНОЙ ПЕРЕКЛЮЧАТЕЛЬ для перемещения пиноли задней бабки в режиме загрузки.
Версия с управлением SIEMENS со следующими характеристиками:
Внимание: действуют общие условия Siemens для
программных
Внимание: действуют общие условия Siemens для
программных
продуктов:
Система управления SIEMENS 840DE со следующим основным
набором:
- SP - SPIOS 24-дюймовая сенсорная панель управления для приложений I4.0
- Регулируемая по высоте, поворотная и наклоняемая панель управления для оптимальной
эргономики
- вкл. циклы гравировки
- 24-дюймовый жидкокристаллический цветной плоский дисплей с функцией Multi Touch
набором:
- SP - SPIOS 24-дюймовая сенсорная панель управления для приложений I4.0
- Регулируемая по высоте, поворотная и наклоняемая панель управления для оптимальной
эргономики
- вкл. циклы гравировки
- 24-дюймовый жидкокристаллический цветной плоский дисплей с функцией Multi Touch
- Пользовательская память2 ГБ
- 15 нулевых смещений
- 1 бесплатный USB-интерфейс
- Стандартный интерфейс Ethernet
- 15 нулевых смещений
- 1 бесплатный USB-интерфейс
- Стандартный интерфейс Ethernet
Поставляется с SP - SPIOS 24-дюймовая сенсорная панель управления
версии 2 со встроенным маховиком для перемещения оси и использования в качестве коррекции подачи.
версии 2 со встроенным маховиком для перемещения оси и использования в качестве коррекции подачи.
ЧПУ ОСНОВНОЙ ЯЗЫК: английский.
ВТОРОЙ ЯЗЫК: немецкий.
Статус поставки контроллера в программировании METRIC.

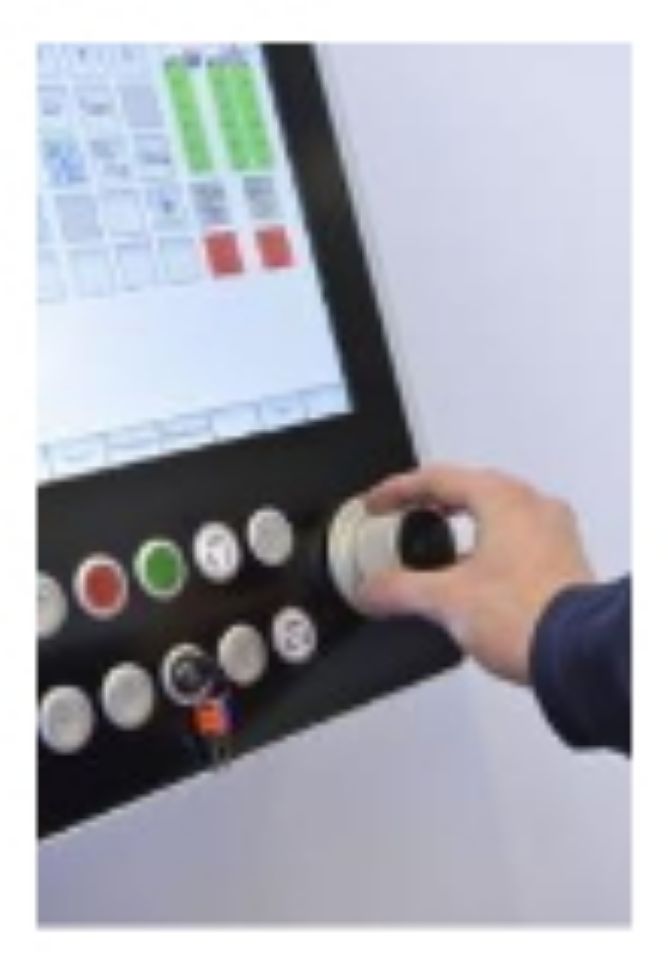

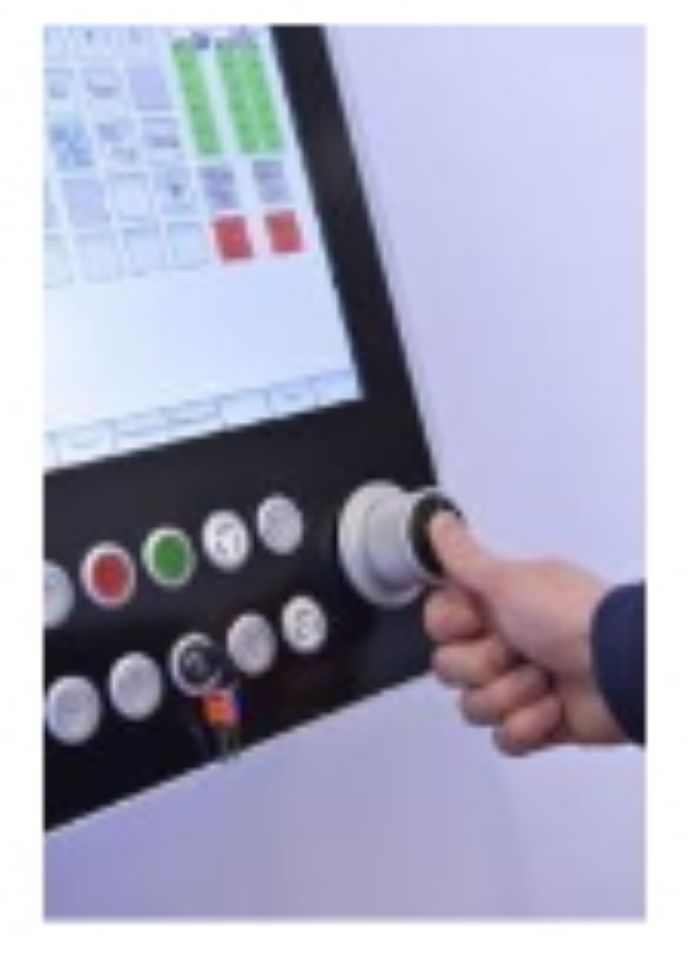

SP MULTI-CONTROL-WHEEL на панели управления для следующих функций, интегрированных всего в один элемент управления.
- Функция маховика в режиме толчковых перемещений.
- Переопределение подачи в автоматическом режиме.
- Кнопка запуска и управление подачей в режиме одноблочной настройки сбрасываются на
0% в конце блока
-> все важные функции настройки интегрированы в один элемент управления
- Переопределение подачи в автоматическом режиме.
- Кнопка запуска и управление подачей в режиме одноблочной настройки сбрасываются на
0% в конце блока
-> все важные функции настройки интегрированы в один элемент управления
Программирование рабочих операций SHOPTURN.
Внимание: Линейная обработка перед центром токарной обработки (Microturn за центром шпинделя) не поддерживается графикой "Shop-Turn".
Они должны быть запрограммированы в системе DIN в среде Shop-Turn.
например, обработка по окружности, передача
Программирование рабочих операций SHOPTURN
(Microturn за центром шпинделя) не поддерживается графикой "Shop-Turn".
Они должны быть запрограммированы в системе DIN в среде Shop-Turn.
4-осевая обработка с поворотной осью например, обработка по окружности, передача3D МОДЕЛИРОВАНИЕ готовых деталей

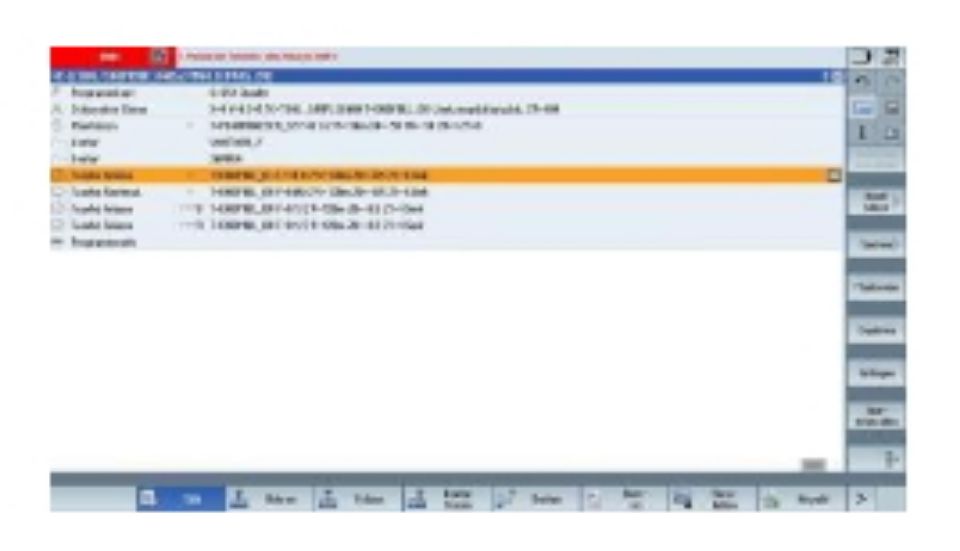

ОБНАРУЖЕНИЕ ОСТАТОЧНОГО МАТЕРИАЛА
и обработка контурных карманов
Стандартная документация
На английском языке, состоящая из руководства по станку и руководств по ЧПУ.
Особенности базовой комплектации станков серии ТС600
- Очень жесткая конструкция литой чугунной станины
- Очень большая рабочая зона с диаметром над кожухами 600 м
- Реальный диаметр точения до 400 мм
- Наклонная станина с реальным углом в 45˚
- Опция – ось Y, полностью встроенная в конструкцию станины с помощью угловых
направляющих
- Централизованная смазка всех осей и ШВП
- Закаленные направляющие скольжения для снижения вибраций,
увеличения стойкости инструмента и лучшего качества обработанной поверхности
- 16-ти позиционная скоростная AC-серворевольверная головка с временем смены
инструмента 0,3 сек.
- Опция – до 16-ти позиций приводного инструмента
- Встроенные мотор-шпиндели с водяным охлаждением для снижения вибраций
и динамичного ускорения (шпиндели 1 и 2)
- Ось C шпинделя с прямой измерительной системой для фрезерных операций
- Опция – задняя бабки или субшпиндель (встроенный мотор-шпиндель)
- AC-револьверная головка вращается медленнее во время настройки станка
- Гидравлический полый зажимной цилиндр для обработки прутка в стандартной
- Очень большая рабочая зона с диаметром над кожухами 600 м
- Реальный диаметр точения до 400 мм
- Наклонная станина с реальным углом в 45˚
- Опция – ось Y, полностью встроенная в конструкцию станины с помощью угловых
направляющих
- Централизованная смазка всех осей и ШВП
- Закаленные направляющие скольжения для снижения вибраций,
увеличения стойкости инструмента и лучшего качества обработанной поверхности
- 16-ти позиционная скоростная AC-серворевольверная головка с временем смены
инструмента 0,3 сек.
- Опция – до 16-ти позиций приводного инструмента
- Встроенные мотор-шпиндели с водяным охлаждением для снижения вибраций
и динамичного ускорения (шпиндели 1 и 2)
- Ось C шпинделя с прямой измерительной системой для фрезерных операций
- Опция – задняя бабки или субшпиндель (встроенный мотор-шпиндель)
- AC-револьверная головка вращается медленнее во время настройки станка
- Гидравлический полый зажимной цилиндр для обработки прутка в стандартной
комплектации
- Самые современные цифровые приводы от лидеров рынка Siemens или Fanuc
- Системы ЧПУ последнего поколения Fanuc 32iTB или Siemens 840D SolutionLine
- Абсолютные энкодеры по осям (нет необходимости искать нулевую точку по утрам)
- Станки изготавливаются в соответствие с европейскими стандартами, такими как CE или EM
- Системы ЧПУ последнего поколения Fanuc 32iTB или Siemens 840D SolutionLine
- Абсолютные энкодеры по осям (нет необходимости искать нулевую точку по утрам)
- Станки изготавливаются в соответствие с европейскими стандартами, такими как CE или EM
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | TC600-65-MCY | |
| Основные функции | ||
| Макс. диаметр над кожухами, мм | 600 | |
| Макс. Диаметр точения, мм | ~ 400 | |
| Макс. длина точения, мм | 650 | |
| Перемещение по оси X, мм | 275 | |
| Перемещение по оси Y, мм | + 50 / - 40 | |
| Перемещение по оси Z, мм | 700 | |
| Макс. скорость по осям X/Y/Z, м/мин | 15/15/24 | |
| Главный шпиндель | ||
| Макс. скорость шпинделя, об/мин | 4.000 (опция 5.000) | |
| Конус шпинделя | DIN 55026/A8 | |
| Макс. диаметр прутка, мм | 65 | |
| Диаметр патрона, мм | 250 / 315 | |
| Мощность шпинделя (100%/40%), кВт | 21 / 27 | |
| Момент шпинделя (100%/40%), Нм | 200 / 258 | |
| Револьверная головка | ||
| Количество позиций для инструмента | 16 (12 опция) | |
| Резцедержатели | VDI30 (VDI40, BMT45 - опция) | |
| Количество приводных инструментов (опция) | 16 (VDI 30, BMT45); 12 (VDI40) | |
| Макс. скорость, об/мин | 6.000 | |
| Мощность привода (100%/40%), кВт | 2,2 / 4,5 | |
| Момент привода (100%/40%), Нм | 8 / 13 | |
| Задняя бабка | ||
| Диаметр пиноли, мм | в теле задней бабки | |
| Конус пиноли | MK4 | |
| Ход тела задней бабки, мм | 570 | |
| Прочие данные | ||
| Масса станка, кг | ~ 5.600-5.800 | |
| Габариты станка, м | 2,8 х 1,75 х 2,1 |
