УНИВЕРСАЛЬНЫЙ ТОКАРНЫЙ СТАНОК TC800 BASIC

С ходом X=360 мм Z=900 мм с наклонной станиной под углом 45 градусов, с
закаленными и шлифованными направляющими.

Исполнен как ДВУХШПИНДЕЛНЫЙ ТОКАРНЫЙ СТАНОК с револьверной головкой, с приводными инструментами, с осью Yдля вертикальной регулировки револьверной головки.
С противошпинделем на дополнительных каретках, ЧПУ в TCXXX-SMCYверсия

ПОВОРОТНАЯ РЕВОЛЬВЕРНАЯ ГОЛОВКА

с приводными инструментальными
станциями.
Все инструментальные станции могут приводиться во вращение по внутреннему кругу диска револьверной головки. Скорость поворота как регулируемая ось ЧПУ с потенциометром подачи.
Держатель инструмента на револьверной головке DIN 69880 / DIN ISO 10889, размер VDI40.

РАДИАЛЬНОЕ РАСПОЛОЖЕНИЕ

снаружи револьверной головки.

Количество рабочих мест в револьверной головке: 16.

ШПИНДЕЛЬ 1

ШПИНДЕЛЬ 1 в версии до 3400 об/мин - 85 мм.
Встроенный мотор-шпиндель, с жидкостным охлаждением, с измерительными системами
установленными непосредственно на вал шпинделя для работы с осью С, с гидравлическим
полым зажимным цилиндром. Диаметр прутка 85 мм.
Диапазон скоростей 0-3400 об/мин, Мощность 80 кВт / 930 Нм. Конус шпинделя
DIN55026/A8.

МЕХАНИЗИРОВАННЫЙ ПАТРОН производства SMW-Autoblok D=315мм 3-х кулачковый, модель BHD

вкл. адаптерный фланец, адаптер тянущей трубы, комплект мягких кулачков, установленных на главном шпинделе.

Набор закаленных накладных кулачков, подходящих для патрона на главном шпинделе.

ПРОГРАММИРУЕМАЯ НАСТРОЙКА УСИЛИЯ ЗАЖИМА на шпинделе1, для удобной настройки усилия зажима из программы ЧПУ или на экране.

НОЖНОЙ ПЕРЕКЛЮЧАТЕЛЬ для открытия и закрытия зажимного устройства шпинделя 1 в режиме загрузки.

ШПИНДЕЛЬ 2

ШПИНДЕЛЬ 2 в версии до 5000 об/мин.

Встроенный мотор-шпиндель, с жидкостным охлаждением, с измерительными системами установленными непосредственно на вал шпинделя для работы с осью С, с гидравлическим
полым зажимным цилиндром.

Диапазон скоростей 0-5000 об/мин., Мощность 23,5 кВт/150 Нм, конус шпинделя DIN / A6.

Адаптер тянущей трубы, набор мягких кулачков, установленных на
противошпинделе.

Набор закаленных накладных кулачков, подходящих для патрона на встречном шпинделе.

ПРОМЫВКА ШПИНДЕЛЯ, смазочно-охлаждающая жидкость для Шпиндель 2
НОЖНОЙ ПЕРЕКЛЮЧАТЕЛЬ для открытия и закрытия зажимного устройства
ШПИНДЕЛЯ 2 в режиме загрузки.

ИСТЕМА ПРЯМОГО ИЗМЕРЕНИЯ

оси X для повышения точности
позиционирования и улучшения
теплопередачи, а также долговременной точности
Разработан с использованием шкалы Heidenhain
Версия с управлением SIEMENS со следующими характеристиками:
Внимание: действуют общие условия Siemens для программных продуктов:

Система управления SIEMENS 840DE со следующим основным набором:
- SP - SPIOS 24-дюймовая сенсорная панель управления для приложений I4.0
- Регулируемая по высоте, поворотная и наклоняемая панель управления для оптимальной эргономики
- вкл. циклы гравировки
- 24-дюймовый жидкокристаллический цветной плоский дисплей с функцией Multi Touch
- Пользовательская память2 ГБ
- 15 нулевых смещений
- 1 бесплатный USB-интерфейс
- Стандартный интерфейс Ethernet

Поставляется с SP - SPIOS 24-дюймовая сенсорная панель управления версии 2 со
встроенным маховиком для перемещения оси и использования в качестве коррекции
подачи.

Поставляется с SP - SPIOS 24-дюймовая сенсорная панель управления версии 2 со встроенным маховиком для перемещения оси и использования в качестве коррекции подачи.
Диалог ЧПУ ОСНОВНОЙ ЯЗЫК: английский
ВТОРОЙ ЯЗЫК: немецкий.

Статус поставки контроллера в программировании METRIC.

Рекомендуемые варианты управления универсальной токарной обработкой.

SP MULTI-CONTROL-WHEEL на панели управления для следующих функций, интегрированных всего в один элемент управления

- Функция маховика в толчковом режиме
- Коррекция подачи в автоматическом режиме
- Кнопка пуска и управление подачей в режиме покадровой настройки сбрасываются на 0% в
конце кадра
-> все важные функции операции настройки интегрированы в один элемент управления.

Программирование рабочих операций SHOPTURN.

Внимание: Линейная обработка перед центром токарной обработки (Microturn за центром шпинделя) не поддерживается графикой "Shop-Turn".

Они должны быть запрограммированы в системе DIN в среде Shop-Turn.

4-осевая обработка с поворотной осью например, обработка по окружности, передача

3D МОДЕЛИРОВАНИЕ готовых деталей

ОБНАРУЖЕНИЕ ОСТАТОЧНОГО МАТЕРИАЛА и обработка контурных карманов

Индивидуальная лицензия DXF-Reader для импорта файлов DXF в ЧПУ
Автоматическое отключение с помощью главного выключателя с автоматическим срабатыванием.

Условия отключения могут быть выбраны оператором следующим образом:
1.) Регулируемое время после окончания программы.
2.) Регулируемое время после возникновения ошибки.
3.) Программируемое отключение непосредственно из программы ЧПУ через М-функцию.
4.) Достижение заданного количества заготовок с помощью встроенного счетчика заготовок
Рекомендуется для энергосбережения после окончания производственной партии во время
рабочих смен без присутствия человека.

КОНВЕЙЕР ДЛЯ СТРУЖЕК

в виде откидного ленточного конвейера (правая сторона), вкл. встроенный бак для
охлаждающей жидкости и насос. Универсальный дизайн.

НАСОС ВЫСОКОГО ДАВЛЕНИЯ

15 бар вместо насоса стандартного давления.
Рекомендуется фильтр тонкой очистки.

КАРТРИДЖИ ФИЛЬТРОВ ТОНКОЙ ОЧИСТКИ

основной линии электроснабжения машины.
Фильтрующие элементы 100 мкм, с контролем электрического загрязнения.

Промывочный пистолет в рабочей зоне

ИЗМЕРИТЕЛЬНЫЙ ЗОНД

для измерения инструмента в рабочей зоне, вкл. быстросменная муфта Зонд можно использовать для наладки в рабочей зоне на измеряйте инструменты в направлении X/Z.

Внимание: Учет столкновений с револьверными головками может привести к ограничениям в зависимости от конструкции инструментов на диске.

Исполнение для размера патрона/осциллятора до 450 мм

АВТОМАТИЧЕСКАЯ ДВЕРЬ

рабочей зоны.
Интерфейс UNIMAG для технологии загрузки прутков.

Универсальный интерфейс Roboter в выпуске с 2021 года выпуска.

На общий разъем электрошкафа машины подаются следующие сигналы:
- потенциал-свободно-безопасность-Сигналы auf разъем-модули стандартные сигналы через Profinet-PN-Buscoupler на разъеме RJ45.
Согласно UNIROB-V2021-Manual.

ВНИМАНИЕ: Если установлены внешние системы автоматизации, не поставляемые SP, срок действия маркировки CE для системы истечет, и вся система будет должна пройти повторную сертификацию. Ответственность за это лежит на партнере по
автоматизации.

СТАНДАРТНАЯ ДОКУМЕНТАЦИЯ НА АНГЛИЙСКОМ ЯЗЫКЕ состоящий из станочного руководства и руководств по ЧПУ поставляется в цифровом виде на пульте управления.

Бумажные руководства за дополнительную плату.

СТАНДАРТНАЯ ОКРАСКА два светлых цвета: серый RAL7035 и сине-серый RAL5008.

Электрическая версия EUROPA-STANDARD:

Рабочее напряжение 3x400 В +/-10 %

Частота сети50 Гц (+/-2%), сеть TN(5-жильный)

Держатель инструмента VDI40 ISO 10889-5-D1-40x25 ранее DIN 69880

Держатель инструмента VDI40 ISO 10889-5-D2-40x25 ранее DIN 69880

Держатель для расточных оправ VDI40, двусторонний, размер: 32 мм для расточных оправ,
высота от торца револьверной головки до центра цанги: 115 мм !

Цанговый держатель VDI40, двусторонний, для цанг ER32/ESX-32 в обоих направлениях
высота от торца револьверной головки до центра цанги: 115мм !

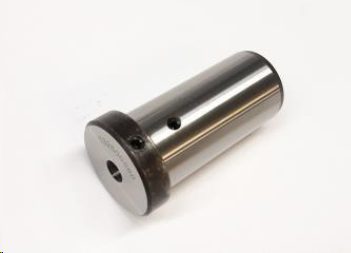

Втулка редукционная

  • Втулка редукционная 32/8 круглая 32мм / круглая 8мм, концентрическая.
  • Втулка редукционная 32/10 круглая 32мм / круглая 10мм, концентрическая.
  • Втулка редукционная 32/12 круглая 32мм / круглая 12мм, концентрическая.
  • Втулка редукционная 32/16 круглая 32мм / круглая 16мм, концентрическая.
  • Втулка редукционная 32/20 круглая 32мм / круглая 20мм, концентрическая.
  • Втулка редукционная 32/25 круглая 32мм / круглая 25мм, концентрическая.
Втулка редукционная 40/16/короткая круглая
40мм/круглая.

Втулка редукционная 40/16/короткая круглая
40мм / круглая 16мм.

Втулка редукционная 40/20/короткая круглая 40мм/круглая.

Втулка редукционная 40/20/короткая круглая
40мм / круглая 20мм.

Втулка редукционная 40/25/короткая круглая 40мм/круглая.

Втулка редукционная 40/25/короткая круглая
40мм / круглая 25мм.

Муфта редукционная 40/32
Диаметр Ø40мм/Диаметр Ø32мм,
L=58мм, с длинным отверстием.

Захват для прутка

Захват для прутка D25/ 6-110
для перемещения прутков, прутков Ø6-110 мм, цилиндрический вал Ø 25,0 мм, включая захваты-губки для 6-42 мм, дополнительные захваты заказываются отдельно (артикул SP 128049-128052)

Губки захвата

Губки захвата Ø42-65 мм крепление режущего инструмента комплект из 2 шт.

Губки захвата Ø62-85 мм Крепление для режущего инструмента комплект из 2 шт.

Заглушка

Заглушка VDI40 из пластика по DIN 69880 - Z2 - 40, с уплотнительным кольцом

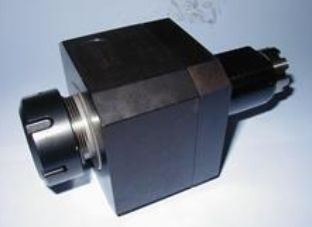

Осевая фрезерная головка

Осевая фрезерная головка / VDI40 / ESX-32 / TOEM-муфта.

Угловая фрезерная головка

Фрезерная головка угловая левая / VDI40. Используется на револьверной головке
радиального типа для осевого фрезерования на главном шпинделе.

Высота от торца револьверной головки до центра цанги: 80 мм! с соединительной системой
Baruffaldi TOEM 200, для цанг ER32/ ESX-32, макс. 5000 об/мин / 50 Нм.

Передаточное число:1:1, обратное направление.

Фрезерная головка угловая правая/VDI40-TOEM-муфта.

Угловая версия. Используется на револьверной головке радиального типа для осевого
фрезерования передней поверхности противошпинделя. Высота от торца башни до центра
цангового патрона: 115 мм! с соединительной системой Baruffaldi TOEM 200, для цанг
ER32/ESX-32, макс. 5000 об/мин / 50 Нм, передаточное отношение 1:1, обратное
направление.
Ориентировано на контршпиндель с правой стороны.

Набор цанг

Набор цанг ESX-32, 1,0-шаговый набор цанг ESX-32,
Ø=3-20 мм, шаг 1,0 мм = 18 шт. в комплекте.

Ключ

Крючковый ключ для накидной гайки.

Особенности базовой комплектации станков серии ТС800

  • Очень жесткая конструкция литой чугунной станины
  • Очень большая рабочая зона с диаметром над кожухами 800 м
  • Реальный диаметр точения до 600 мм
  • Наклонная станина с реальным углом в 30˚
  • Опция – ось Y, полностью встроенная в конструкцию станины с помощью угловых направляющих.
  • Централизованная смазка всех осей и ШВП
  • Закаленные направляющие скольжения для снижения вибраций, увеличения стойкости инструмента и лучшего качества обработанной поверхности.
  • 12-ти позиционная скоростная AC-серворевольверная головка с временем смены инструмента 0,3 сек.
  • Опция – до 12-ти позиций приводного инструмента.
  • Встроенный мотор-шпиндель с водяным охлаждением для снижения вибраций и динамичного ускорения (гл. шпиндель станка TC800-85 и субшпиндель для всех моделей)
  • Ось C шпинделя с прямой измерительной системой для фрезерных операций.
  • Опция – задняя бабки или субшпиндель (встроенный мотор-шпиндель)
  • Опция – автоматически перемещающийся люнет для обработки длинных деталей.
  • Гидравлический полый зажимной цилиндр для обработки прутка в стандартной комплектации.
  • Самые современные цифровые приводы от лидеров рынка Siemens или Fanuc.
  • Системы ЧПУ последнего поколения Fanuc 32iTB или Siemens 840D SolutionLine.
  • Абсолютные энкодеры по осям (нет необходимости искать нулевую точку по утрам)
  • Станки изготавливаются в соответствие с европейскими стандартами, такими как CE или EMV.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МодельTC800-85-MCY
Основные функции
Макс. диаметр над кожухами, мм~ 800
Макс. диаметр точения, мм500
Расстояние между центрами, мм900
Перемещение по оси X, мм 360
Перемещение по оси Y, мм (опция)120 (-55 / +65)
Перемещение по оси Z, мм900
Макс. скорость по осям X/Z, м/мин15/24
Главный шпиндель
Макс. скорость шпинделя, об/мин3.400
Конус шпинделяA8
Макс. диаметр прутка, мм 85
Диаметр патрона, мм250 (опция 315)
Мощность шпинделя (100%/40%), кВт60 / 68
Момент шпинделя (100%/40%), Нм590 / 800
Задняя бабка
Диаметр пиноли, мм110
КонусMK4
Ход пиноли, мм100
Усилие при 30 кг/см2, daN850
Револьверная головка
Количество позиций для инструмента12 (16 опция – VDI40, 12 опция – BMT65)
РезцедержателиVDI50 (опция VDI40, BMT65)
Количество приводных инструментов12 (16 опция – VDI40, 12 опция – BMT65)
Макс. скорость, об/мин4.000
Мощность привода 100%/40%, кВт3,5 / 5,5
Момент привода 100%/40%, Нм16 / 28
Прочие данные
Объем бака СОЖ, л250
Масса станка, кг7.000-7.500
Габариты станка, м3,25 х 2,0 х 2,1
* производитель оставляет за собой право изменять технические характеристики без предварительного уведомления
VDI40: при обработке с использованием оси Y общая длина оснастки с инструментом должна быть < 150 мм
VDI50: при обработке с использованием оси Y общая длина оснастки с инструментом должна быть < 175 мм
